Как прошить трекер AccuraTE GT06 через TYPE-C: какой кабель и программатор нужен

Получили от подписчика на авторитетном автомобильном сайте интересный вопрос:

«Как прошить трекер AccuraTE GT06 через разъём Type-C?»

Никак — Type-C в старом AccuraTE GT06 нет. Но вопрос на самом деле не такой глупый, каким кажется на первый взгляд. На плате GT06 действительно предусмотрен сервисный интерфейс для подключения к компьютеру и работы с прошивкой. В документации GT06 он обозначается как USB cable (3 pin) и прямо описывается производителем как Firmware updating interface / expanded function. То есть этот разъём действительно связан с обслуживанием и обновлением устройства, но это не обычный пользовательский USB, куда достаточно воткнуть современный USB-C кабель.

Чем подключить GT06 к компьютеру?

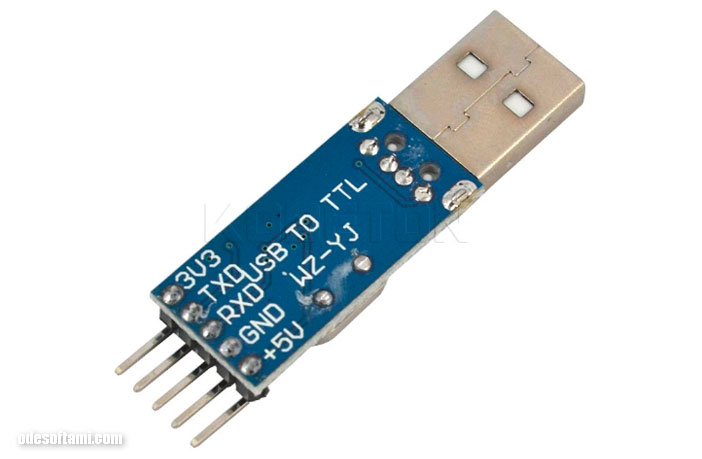

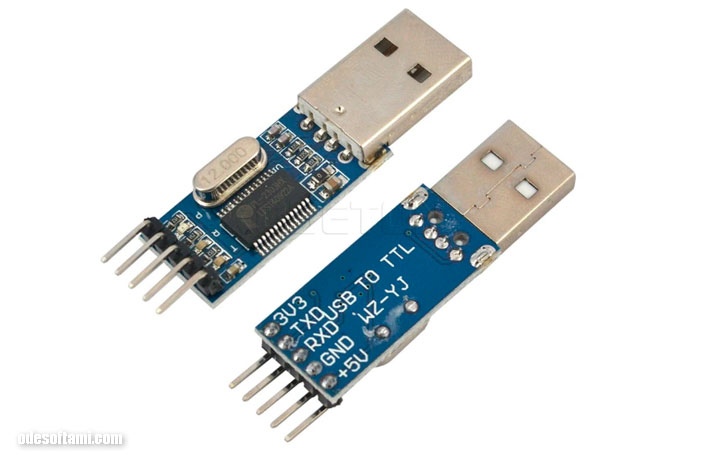

Для старого AccuraTE GT06 мы использовали недорогой преобразователь PL2303HX / PL2303 USB To RS232 TTL.Это маленький USB-TTL адаптер, который с одной стороны подключается к USB компьютера, а с другой позволяет работать с последовательным сервисным интерфейсом трекера. Таким образом получается примерно такая цепочка:  Компьютер → USB → PL2303HX → TX/RX/GND → сервисный разъём GT06 соответственно покупать какой-то особенный «кабель Type-C для GT06» не требуется…

Какие провода нужны что бы прошить GT06 ?

Для последовательного интерфейса обычно используются три линии:

• GND — земля;
• TX — передача данных;
• RX — приём данных.

При соединении UART линии передачи и приёма обычно перекрещиваются:

• TX адаптера → RX трекера
• RX адаптера → TX трекера
• GND адаптера → GND трекера

Но здесь есть очень важный момент: не подключайте неизвестные контакты конкретной платы GT06 наугад. Под названием GT06 продавалось множество аппаратных ревизий и китайских клонов. Расположение контактов и даже используемая электроника могут отличаться.  Сначала необходимо определить распиновку именно своей платы.

Нужно ли подключать питание от PL2303HX?

Если задача заключается только в обмене данными с UART работающего трекера, питание устройства разумнее подавать штатным способом. Не стоит без проверки соединять вывод 5V или 3.3V USB-TTL адаптера с неизвестным контактом GT06. Особенно если вы ещё не установили, какое логическое напряжение использует UART конкретной платы. Ошиблись с контактом или напряжением — вместо прошивки получили кирпич.

Зачем тогда на GT06 написано USB?

Потому что для конечного пользователя это мог продаваться как USB cable, однако фактически между компьютером и сервисными контактами устройства используется преобразователь интерфейса. В оригинальных руководствах GT06 этот трёхконтактный разъём непосредственно называется интерфейсом обновления прошивки. Поэтому сам факт наличия такого разъёма на старой плате — совершенно нормальная вещь.

Можно ли через него посмотреть, что делает GT06?

Да. И это значительно разумнее, чем сразу пытаться заливать прошивку. Через USB-TTL адаптер можно подключиться к последовательному интерфейсу и посмотреть LOG устройства. Мы в своё время именно так подключались к AccuraTE GT06 через PL2303HX и получали данные трекера.

Это позволяет сначала проверить:

• выходит ли что-нибудь в UART;
• загружается ли устройство;
• появляются ли сообщения при старте;
• какая версия программного обеспечения используется;
• на каком этапе возникает ошибка;
• вообще работает ли сервисный интерфейс.

И только после этого имеет смысл думать о перепрошивке.

Чем читать GT06?

После подключения PL2303HX операционная система создаёт последовательный COM/serial port.  Дальше потребуется терминальная программа, способная работать с последовательным портом.  Главная проблема — правильно определить параметры UART, прежде всего baud rate. Если скорость выбрана неправильно, вместо нормального текста в терминале получите набор непонятных символов.

Можно ли сразу залить BIN-файл в GT06?

Нет. USB-TTL адаптер сам по себе не является волшебным «прошивальщиком GT06». PL2303HX предоставляет компьютеру доступ к последовательному интерфейсу. А дальнейший процесс зависит от:

• процессора конкретной платы;
• загрузчика;
• аппаратной ревизии GT06;
• формата firmware;
• программы, которой производитель прошивал эту версию устройства.

Поэтому наличие файла с названием вроде GT06_NEW_FIRMWARE.bin ещё совершенно не означает, что его можно заливать в любой GT06.

Подойдёт ли прошивка от другого GT06?

Вот здесь начинается главная проблема этих трекеров.  GT06 — это не одна-единственная аппаратная платформа. Под этим названием продавалось огромное количество внешне практически одинаковых GPS-трекеров. У двух устройств с надписью GT06 могут отличаться:

• процессоры;
• GSM-модули;
• GPS-модули;
• Flash;
• объём памяти;
• разводка платы;
• загрузчик;
• версия firmware.

Поэтому прошивать один GT06 прошивкой от другого только потому, что корпуса одинаковые, — плохая идея.

Что делать перед прошивкой GT06?

Сначала подключаемся к сервисному интерфейсу и пытаемся получить LOG. Затем фотографируем плату и записываем маркировку основных микросхем. После этого определяем аппаратную ревизию и только затем ищем:  прошивку + загрузчик + программу прошивки именно для этой платы, а не наоборот.

Можно ли прошить GT06 обычным USB-C кабелем?

Нет.  В рассматриваемом старом AccuraTE GT06 речь идёт о сервисном трёхконтактном интерфейсе. Для подключения к USB компьютера использовался преобразователь уровня PL2303HX USB To RS232 TTL или совместимый USB-TTL адаптер.

Поэтому если вы искали:

• «как прошить GT06 через Type-C»;
• «какой USB кабель нужен для GT06»;
• «как подключить GT06 к компьютеру»;
• «чем прошить AccuraTE GT06»;

начинать нужно не с Type-C, а с определения TX, RX и GND сервисного интерфейса конкретной платы.

А если GT06 просто глючит — обязательно прошивать?

Нет. Более того, перепрошивка должна быть одним из последних вариантов, а не первым. Если старый GT06 начал зависать, терять GPS/GSM или периодически перезагружаться, сначала стоит проверить питание, аккумулятор, пайку, разъёмы и компоненты платы. Старая рабочая прошивка зачастую гораздо полезнее неизвестного BIN-файла, найденного спустя десять лет на китайском форуме.

#GT06
#AccuraTE
#AccuraTEGT06
#прошивкаGT06
#GPSтрекер
#PL2303HX
#USBTLL
#UART
#ремонтGT06
#настройкаGT06

Короткие ответы

Чем прошивать GT06?
USB-TTL/сервисным адаптером; для AccuraTE GT06 нами использовался PL2303HX USB To RS232 TTL.

Какие провода нужны?
Для последовательного подключения используются TX, RX и GND. Конкретную распиновку своей ревизии платы необходимо проверить перед подключением.

Нужен Type-C?
Нет.

Зачем на плате сервисный USB/3-pin разъём?
Документация GT06 прямо указывает его назначение как интерфейс обновления firmware и дополнительных сервисных функций.

Можно подключиться и посмотреть LOG?
Да. Именно с этого лучше начинать.

Можно залить любую прошивку GT06?
Нет. Сначала необходимо определить аппаратную ревизию и используемый чипсет.

PL2303HX сам прошивает трекер?
Нет. Он обеспечивает последовательное соединение компьютера с трекером. Для непосредственной записи firmware необходим подходящий для конкретного железа загрузчик/софт и правильный файл прошивки.

Можно убить GT06 неправильной прошивкой?
Запросто. Поэтому сначала LOG, определение железа и сохранение всего, что возможно сохранить со старого устройства, — и только потом эксперименты с firmware.

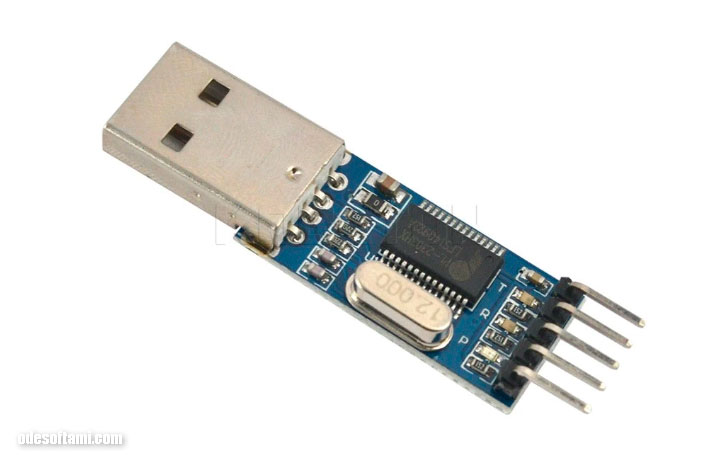

PL2303HX USB–UART (TTL) программатор / преобразователь
